Пример результата проектной работы над большим встроенным шкафом



В данной публикации я продемонстрирую результат проектной работы на большим встроенным шкафом в условиях современного мебельного производства.

Много писать по этому поводу не вижу смысла. Главное – показать документацию. Для особо любопытных и жадных до мельчайших деталей в конце публикации я разместил форму запроса модели этого шкафа в формате Scetchup.

Разработано в Marko Studio



Общие чертежи

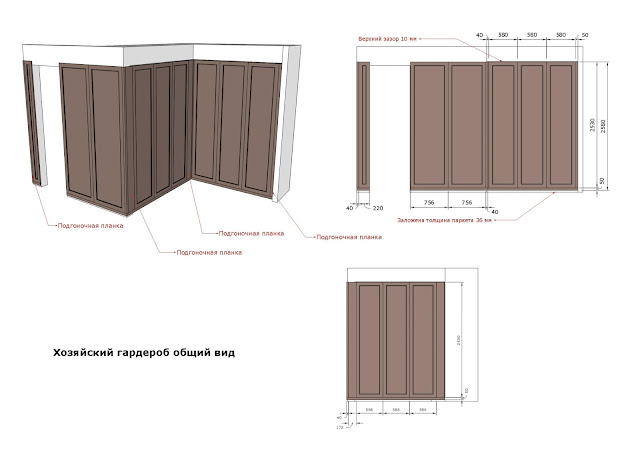

Общий вид шкафа



Замер ниши

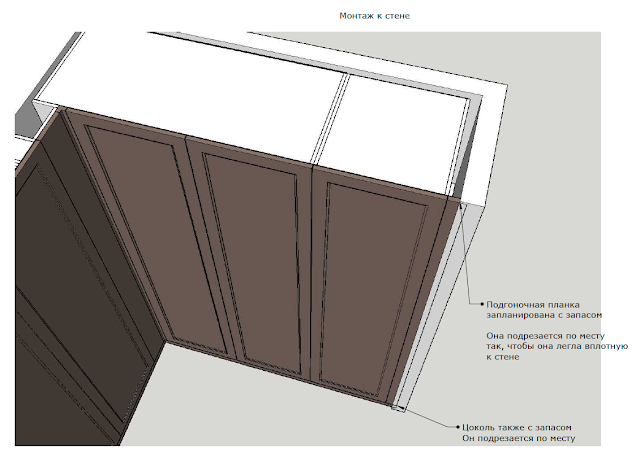

Встройка в нишу



Наполнение  шкафа

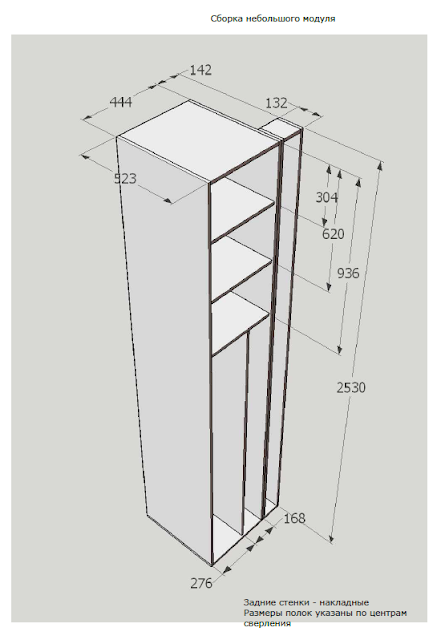

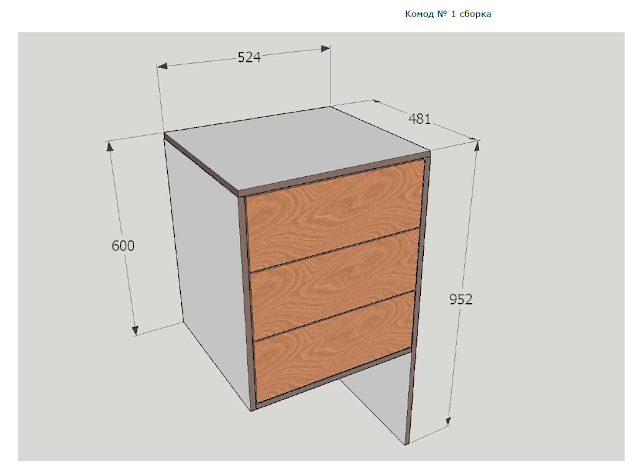

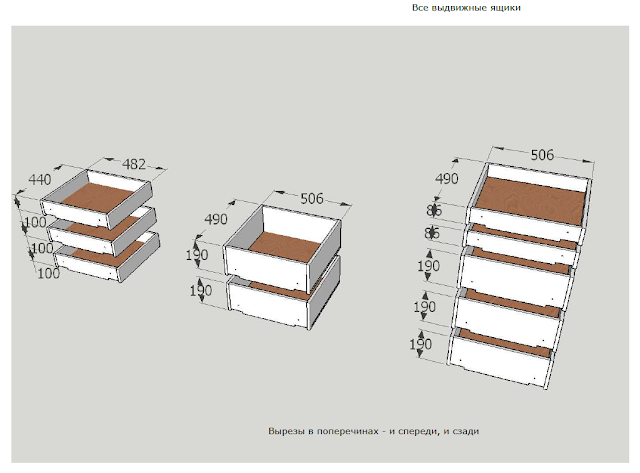

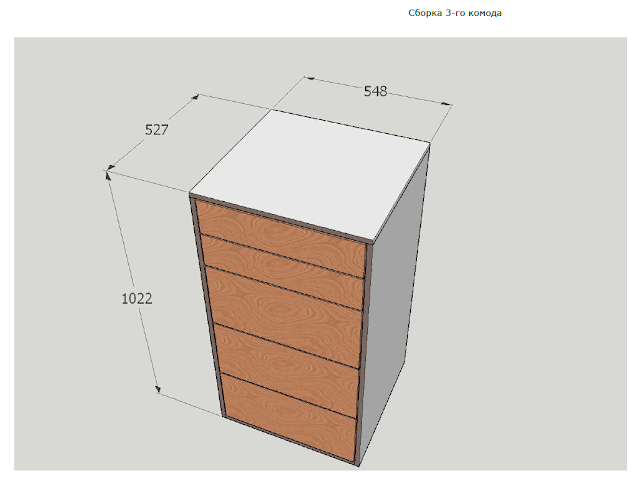

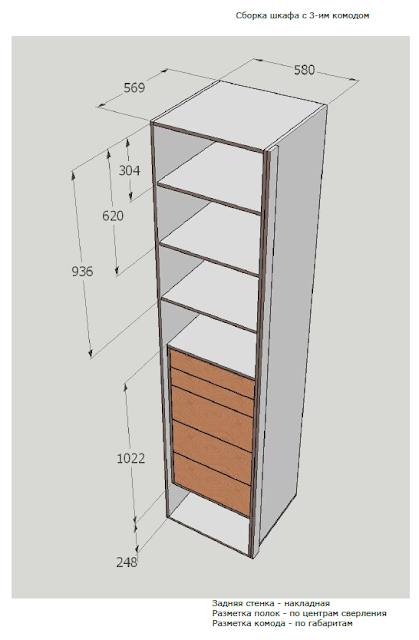

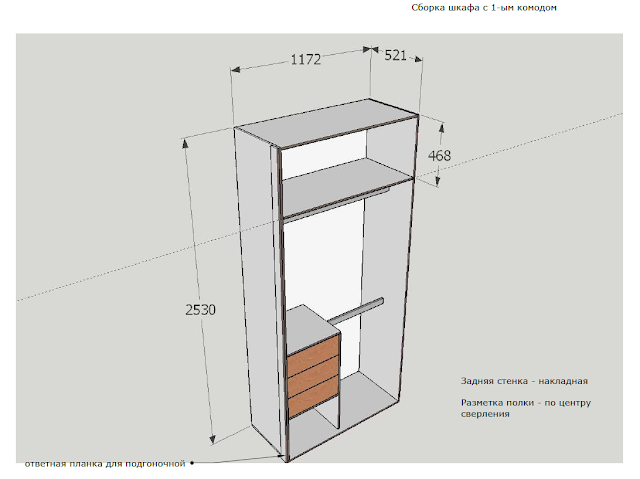

Чертежи модулей

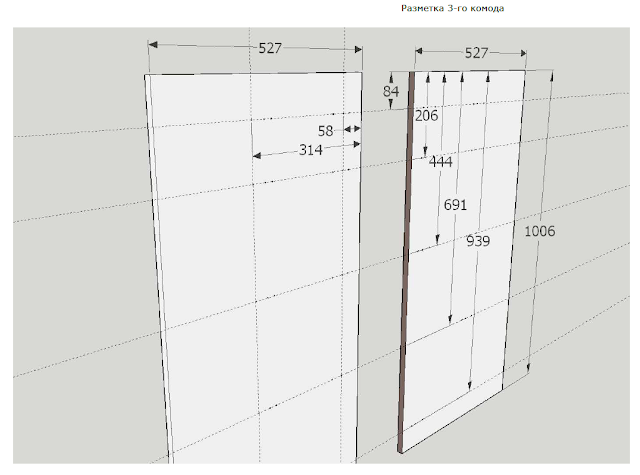

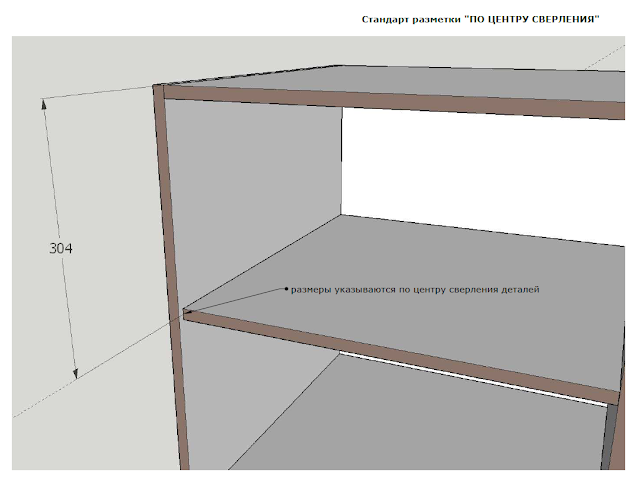

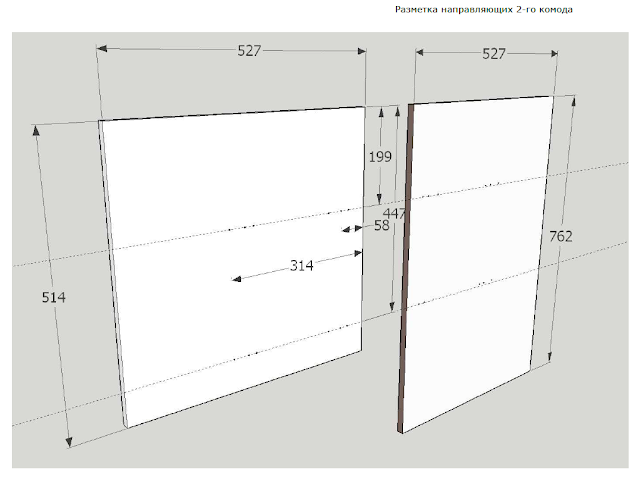

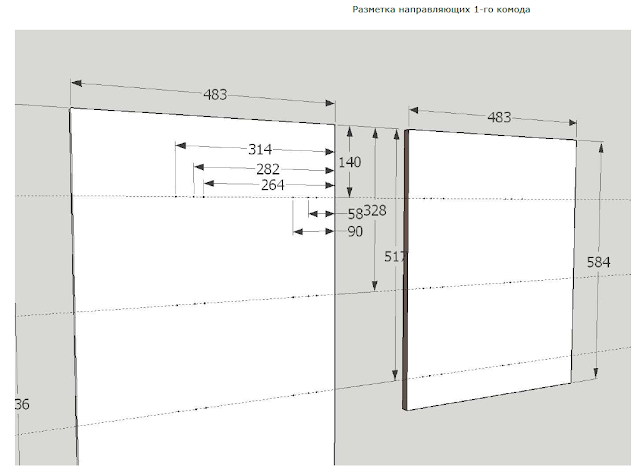

Разметка фурнитуры

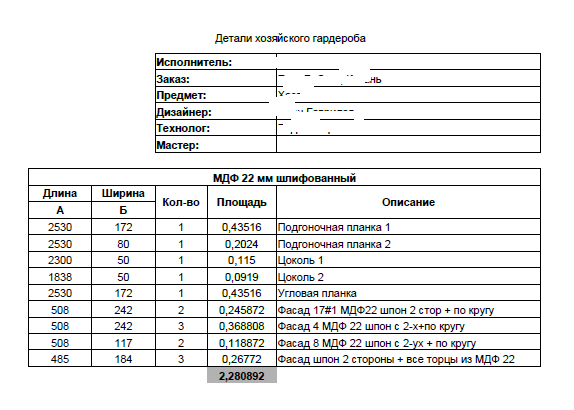

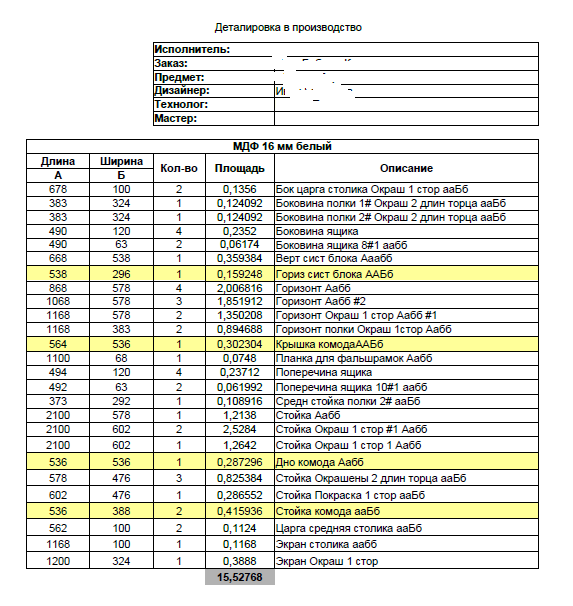

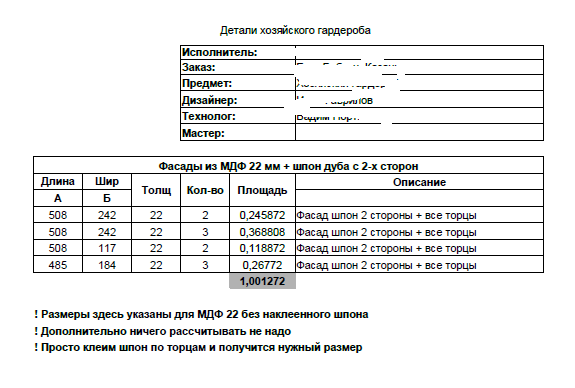

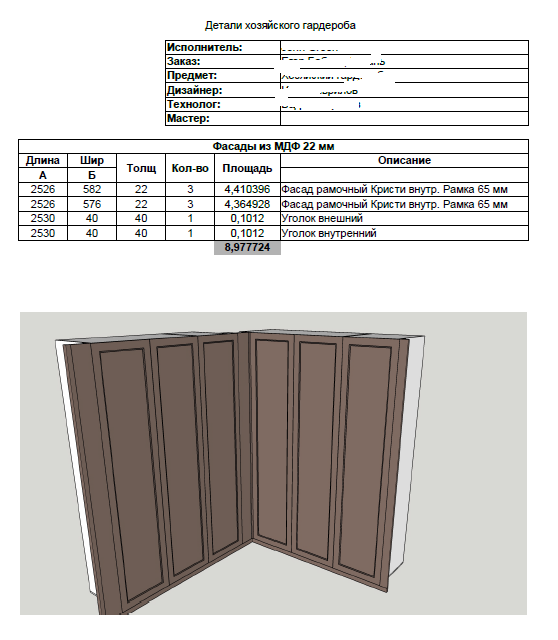

Списки деталей

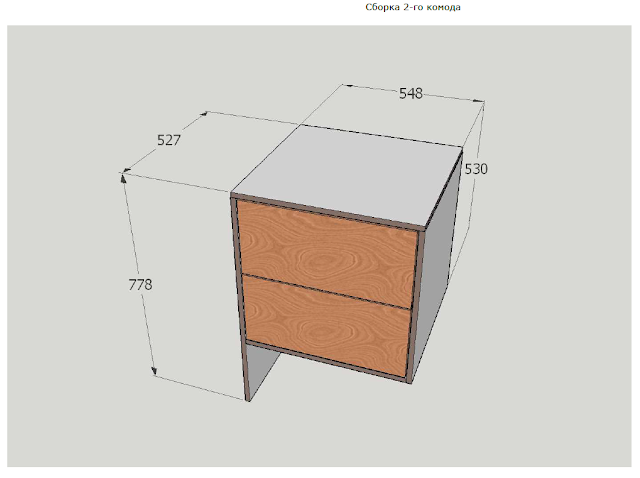

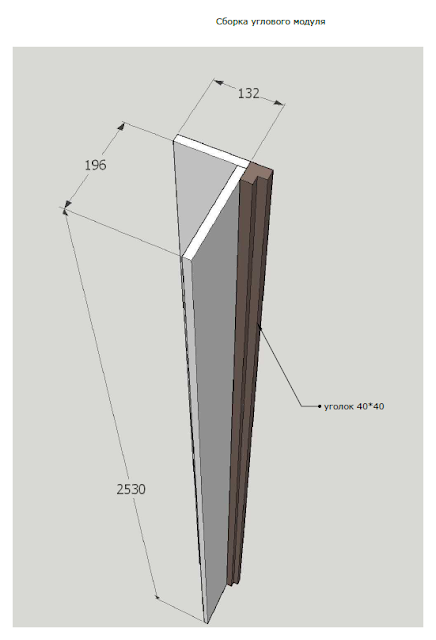

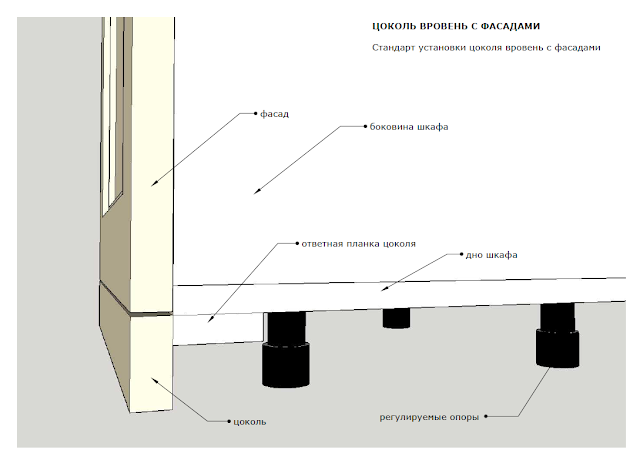

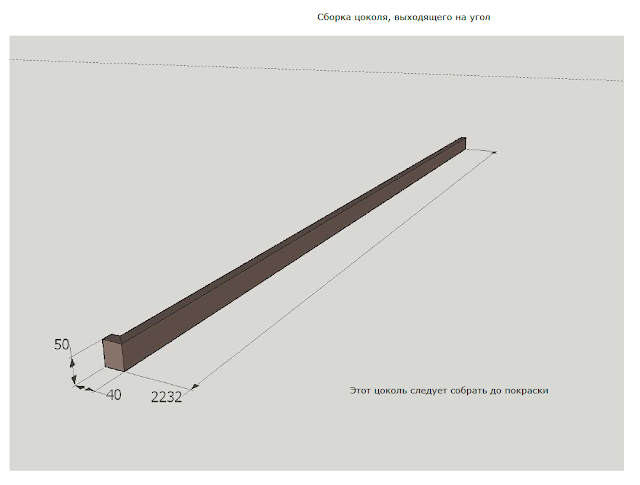

Особенности сборки









Списки материалов





Разработано в Marko Studio



Об авторе:

Основатель и автор Дневника Дизайнера. Сооснователь John Green (кухни, построенные красиво), Marko Studio (построение мебели и больших проектов). Эксперт. Дизайн, ремесло, малый мебельный бизнес. Опыт с 2003 года.
