Как спроектировать модуль для встроенной вытяжки?


Дизайн модулей для встроенной вытяжки может быть самый разный и он всегда будет зависеть от того, каким образом спроектированы рядом с вытяжкой расположенные шкафы. Важно помнить, какое место занимает внутренний короб встроенной вытяжки, в котором расположены рабочие элементы.

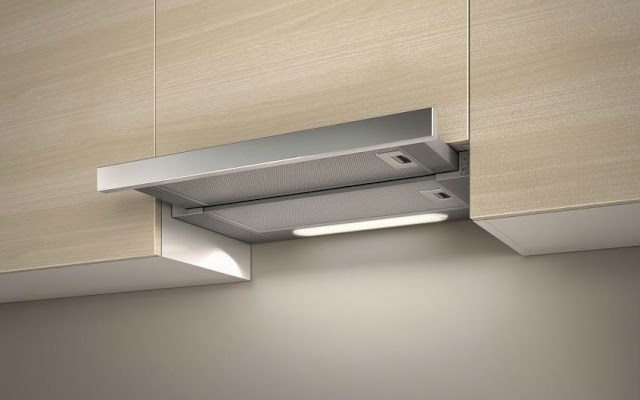

Размер короба встроенной вытяжки с выдвижным блоком обычно составляет 135 мм. Нишу под такую вытяжку проектируют таким образом, что на нее накладывается стандартная панель размером 141 мм. Распространенный стандарт для кухонного строения.

Схема вытяжки с выдвижным блоком

По встроенным вытяжкам, которые не имеют выдвижного блока, стандарты размеров немного иные. Высота встраивания у них несколько больше. В каждом конкретном случае лучший способ проектирования подразумевает предварительное изучение схемы встраивания.

Схема врезной вытяжки

Врезная вытяжка

Еще один важный момент, о котором стоит помнить. Кухонный шкаф со встроенной вытяжкой необходимо располагать на безопасном от варочной панели расстоянии. От открытого огня (газ) до вытяжки должно оставаться не менее 75 см. В случае если плита электрическая, то не менее 56 сантиметров.

Задняя стенка. Задняя стенка в модуль под вытяжку не ставится. Я обычно заднюю стенку все же планирую и на производстве устанавливаю для того, чтобы этот модуль имел хорошую жесткость на момент транспортировки. На момент же монтажа заднюю стенку можно просто снять за ненадобностью

И последнее. В модуль под вытяжку можно установить полку. Ее можно запланировать изначально, но не устанавливать, а выбрать оптимальное место расположения внутри модули после во время монтажа.
